高精密視覺對位絲印機
高精密視覺對位半自動絲印機主要應用范圍
液晶玻璃(LCD) 、發光片(EL) 、視窗鏡片、導電薄膜電路、亞克力板、LED、背光源等精密印刷作業.
全通高精密視覺對位半自動絲印機主要技術參數
型號:YC-CP5070CCD
最大印刷面積：580*500mm
最小印刷面積：280*50mm
工作臺板面積:600*800mm
最大網框安裝:1030*650mm
平臺精度:±0.05
承印厚度:≤30
精密微調:±10
最高印刷次數Hr:800
印刷壓力kgf/c㎡:0.6
耗氣量（升/周轉):4.2
電源（V）/功率（KW）:220V/3KW
外形尺寸LxBxH（mm）:1300*1000*1700
全通高精密視覺對位半自動絲印機細節圖
|
|
|
|

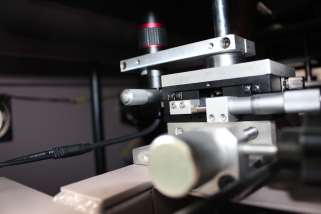

視覺對位絲印機微調部分 |

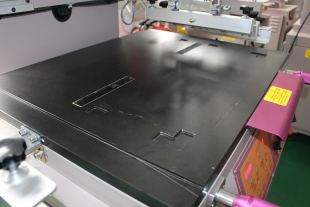

視覺對位絲印機臺板 |
全通高精密視覺對位半自動絲印機主要特點
1）立式結構，微電腦單片程序控制電路，進口電子電器元件、氣動元件組成。
2）鑄鋁合金橫梁，電動升降，電動印刷更加確保整個機械的運行時平穩。
３）不銹鋼制印刷平臺，X軸、Y軸向精密微調手柄易調，套色對版精準。
４）設計精巧的鑄鋁合金機頭，精密氣缸組合加硬導軌滑塊導向有抬板裝置，方便更換網版及洗版.
５）T型槽或不銹鋼印刷平臺。均布￠1.0-￠1.5吸氣孔平臺，自動旋渦真空泵，強力吸附，保證多色套色精準。印刷/回墨通過變頻調速方便可調。
６）進口精密氣缸切換運動保證印刷/回墨壓力，均衡穩定。
７）機械網臂安裝氣缸氣動離網，有效防止大面積印刷產品粘版和印刷圖案糊版，確保產品質量。
８）刮印及回墨的角度方便易調(0～35度)。
9）獨特的視覺系統CCD檢測結構,快速反應、精度高;畫面分割功能,對位監視更簡善單;改變了傳統的檢測系統及被檢測物體的相互移動狀況,減少了定位誤差精度和時間周期,縮短了印刷周期,提高生產效率及產品良率。
10）配有安全防護裝置。
